單色光纖紅外測溫儀

型號

DSF44N

DSF44N

測溫范圍

600~1800°C

800~2500°C

子測溫范圍

在測溫范圍內可調, 最小跨度50°C

光譜范圍

0.8~1.1μm

0.8~1.1μm

光學系數

光纖探頭FOH II-65,FOH II-250或FOH I-100

距離系數

100:1或200:1

100:1或200:1

測量誤差

0.5%測量值 (Tamb=23°C, ε=1, t⁹⁵=1s)

重復精度

0.1%測量值 (Tamb=23°C, ε=1, t⁹⁵=1s)

NETD

0.1°C (Tamb=23°C, ε=1, t⁹⁵=1s)

響應時間(t⁹⁵)

5ms，可調，可達100s

發射率

0.05~1.00, 可調,

存儲方式

最大值存儲, 可通過通信接口調整

輸出信號

0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω

通信接口

電隔離RS485接口，半雙工，最大115 kBd

瞄準

內置綠色LED瞄準燈或紅色激光瞄準燈

軟件

Windows?下PYROSOFT Spot

可調參數

發射率, 響應時間, 溫度單位°C或°F,存儲方式, 子測溫范圍,可通過軟件調節

供電電源

24 VDC ± 25%

功耗

最大1.5 W

運行溫度

0~70°C

存儲溫度

–20~70°C

重量

約 455 g

尺寸

螺紋M40x1.5, 長度 125mm

外殼

不銹鋼，帶插座和保護窗口

防護等級

IP 65 (DIN 40 050)

CE認證

遵守EU規則(EN 50 011)

供貨范圍

DSF44N, 操作手冊,檢測單, Windows?下PYROSOFT Spot

無連接電纜,光纜和光學探頭, 請單獨訂貨

機械附件、電氣附件、光學附件

12針連接電纜

長度: 2m， 5m， 10m， 15m， 20m， 25m或30m

通信接口

RS485~USB

光纖電纜

長度: 1.5， 2， 2.5， 5， 7.5， 10， 15， 20m

供電電源

24 VDC， 0.6 A

安裝支架

固定式或可調式，用于紅外測溫儀

安裝支架

用于光纖探頭FOH II

FOH II吹掃器

不銹鋼，空氣壓力0.1~0.5bar，無油

FOH II直角鏡

不銹鋼，90°

FOH II保護窗口

石英玻璃或藍寶石玻璃窗口

激光抑制過濾器

940nm或1064nm，其它按要求定制

光學探頭FOH II-65

測量距離a(mm)

0

65

85

110

150

200

240

300

型號和溫度

測量光斑直徑M(mm)

DSF44N(600~1800°C)

9

1.3

1.7

2.1

2.8

3.6

4.2

5

DSF44N(800~2500°C)

9

0.7

0.9

1.1

1.4

1.8

2.1

2.5

光學探頭FOH II-250

測量距離a(mm)

0

250

300

400

600

800

1000

1500

2000

2500

型號和溫度

測量光斑直徑M(mm)

DSF44N(600~1800°C)

9

3

3.7

5

7.2

9.2

12

18

24

31

DSF44N(800~2500°C)

9

1.7

2.1

2.7

4.4

5.5

6.8

10

13

17

光學探頭FOH I-100

測量距離a(mm)

0

100

130

165

225

300

500

700

1000

型號和溫度

測量光斑直徑M(mm)

DSF44N(600~1800°C)

6

1.8

2.2

2.8

4

5.5

9

13

18

DSF44N(800~2500°C)

6

0.9

1.1

1.4

2

2.7

4.5

6.5

9

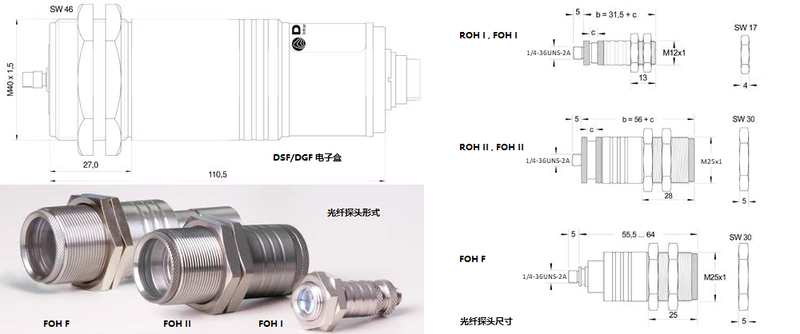

光學探頭FOH I 和

FOH II 光纜

測溫范圍

光纖直徑　 　鎧裝包層

DSF44N(600~1800°C)

400μm　    　不銹鋼

DSF44N(800~2500°C)

200μm　    　不銹鋼
