高性能 價格合理 帶就地顯示器 4種瞄準方式
主要特征
? 測溫范圍550~3000°C
? 線性溫度輸出0/4~20mA，可切換
? 集成式顯示器、按鍵和RS485通信接口
? 激光瞄準或內置彩色視頻瞄準
? 可選通過透鏡瞄準或取景器瞄準器瞄準
? 最短響應時間2 ms
技術數據
型號 | DS56N、DS56NV |
測溫范圍 | 550~1500°C |
600~1800°C |
800~2500°C |
900~3000°C |
600~3000°C |
子測溫范圍 | 在測溫范圍內可調， 最小跨度50°C |
光譜范圍 | 0.8 μm ~ 1.1 μm |
光學系數 | 固定焦距(250, 650, 2000, 4000)1，最小可測光斑直徑為1.3mm |
距離系數 | 200:1 |
測量誤差2 | 0.5 %測量值(°C) |
重復精度2 | 0.1%測量值(°C) |
NETD3 | 0.1°C |
響應時間(t95) | 最小2ms，可調，可達100s |
比色系數(坡度) | 無 |
發射率 | 0.050~1.000， 可通過通信接口或測溫儀上的按鈕調整 |
透過率 | 50 % ~ 100 % |
存儲方式 | 最小值和最大值存儲，通過通信接口可調 |
環溫補償 | 在測溫范圍內可調 |
輸出信號 | 0/4~20 mA， 通過軟件調整，線性溫度 最大負荷: 500 Ω |
通信接口 | 電隔離RS485接口，半雙工，最大115 kBd，數據通信協議 Modbus MTU, PROFIBUS-DP |
瞄準方式 | 激光瞄準、視頻瞄準、透過透鏡瞄準、取景器 |
切換輸出/切換閾值 | 1 光耦繼電器, RLoad 最小48 Ω (電隔離)/在測溫范圍內可調 |
軟件 | Windows?下PYROSOFT Spot，可選PYROSOFT Spot Pro |
可調參數 | 通過通信接口或設備可調: 發射率(坡度或比色系數)、透過率、環溫補償、響應時間、 |
數據存儲設置、子測溫范圍、切換輸出的切換閾值 |
供電電源 | 24 VDC ± 25%, 殘留紋波500mV |
功耗 | 最大1.5 W (在切換輸出處無負荷) |
運行溫度 | 0~70°C |
存儲溫度 | –20~70°C |
重量 | 約 750 g |
外殼和尺寸 | 不銹鋼圓形外殼，帶插頭， ? 50 mm |
測試規則 | EN 55 011:1998, limit class A |
防護等級 | IP65 符合 DIN EN 60529 和 DIN 40050 |
CE認證 | 遵守EU規則(EN 50 011) |
供貨范圍 | DS56N / DS56NV ,操作手冊, 檢測單, |
軟件PYROSOFT Spot, 無連接電纜(請單獨訂貨) |
1 其它固定焦距可按要求定制. 2 技術指標經過黑體爐標定, T環溫 = 23°C, t95= 1 s. 3 噪聲等溫差。 |
光學系數
固定焦距 |
測量距離 |
|
| a=250mm | a=650mm | a=2000mm | a=4000mm |
型號 | 測溫范圍 | 光圈D(mm) | 測量視場直徑M(mm) |
DS56N、DS56NV | 550~1500°C | 10 | 1.3 | 3.5 | 10.0 | 20.0 |
DS56N、DS56NV | 600~1800°C | 6 | 1.3 | 3.5 | 10.0 | 20.0 |
DS56N、DS56NV | 800~2500°C | 8 | 1.3 | 3.5 | 10.0 | 20.0 |
DS56N、DS56NV | 900~3000°C | 4 | 1.3 | 3.5 | 10.0 | 20.0 |
DS56N、DS56NV | 600~3000°C | 4 | 1.3 | 3.5 | 10.0 | 20.0 |

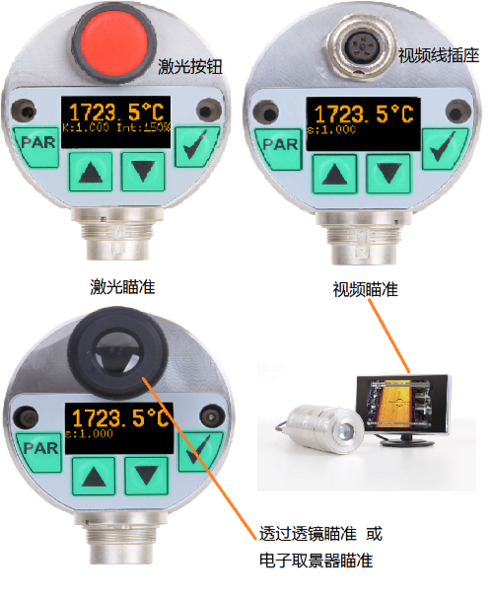

后部參數調整按鍵和顯示器
四種瞄準方式： 激光瞄準、透鏡瞄準、視頻瞄準、電子取景器瞄準
德國DIAS紅外DS系列紅外測溫儀一覽表
集成式紅外測溫儀
1、方形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS10N(500~3750°C, 分段)
2、圓形、響應時間短(2ms)、電動調焦、就地顯示器、多種瞄準方式的單色紅外測溫儀DS55N(550~3000°C, 分段)
3、圓形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS56N(550~3000°C, 分段)
4、圓形、響應時間2ms、無就地顯示器、激光或視頻瞄準、單色紅外測溫儀DS54N(500~3000°C, 分段)
5、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DS44N(600~2500°C)
6、圓形、響應時間10ms、無就地顯示、LED或激光瞄準、二線制、單色紅外測溫儀DS40N(600~2500°C)
7、低價格、圓形、響應時間10ms、無就地顯示、激光瞄準、二線制、單色紅外測溫儀DS42N(600~2500°C)
8、小探頭、響應時間10ms、有就地顯示、無瞄準、四線制、單色紅外測溫儀DS4N(600~2500°C)
光纖紅外測溫儀
1、2ms響應時間、四線制、光纖單色紅外測溫儀DSF11N(600~3000°C，分段)
2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DSF40N(600~2500°C, 分段)
3、5ms響應時間、四線制、低價格、光纖單色紅外測溫儀DSF44N(600~2500°C, 分段)
4、玻璃窯爐用、二線制、光纖單色紅外測溫儀DSF30NG(600~1800°C)
5、玻璃窯爐用、四線制、光纖單色紅外測溫儀DSF34NG(600~1800°C)
便攜式紅外測溫儀
手持式、可視圖像瞄準的紅外測溫儀DS80NV(550~2500°C，分段)
紅外傳遞源
紅外測溫儀、紅外熱像儀標定用的傳遞源DS10Ncal(600~2500°C)
