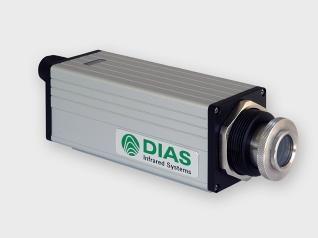

超高溫紅外測溫儀，最高溫度可達3750°C ( 4023K）DS10N , DS10NV
主要特征
? 數字式單色紅外測溫儀，測溫范圍：500~3750 °C
? 響應時間短，最小2 ms
? 最小可測0.8mm直徑
? 通信接口RS485、MODBUS、PROFIBUS-DP
? 就地顯示和就地按鈕調整參數
? 可變焦距，帶瞄準燈或透鏡瞄準
技術指標
型號 | DS10N ， DS10NV |
測溫范圍 | 550~1500°C* / 600~1800°C / 800~2500°C / 900~3000°C / 1000~3750°C |
子測溫范圍 | 在溫度范圍內可調，最小跨度 51 °C |
光譜范圍 | 0.8 μm~1.1 μm |
光學鏡頭 | 可變焦距，帶石英玻璃保護窗，最小測量目標1.2 mm |
距離系數比 | 200:1 或 300:1 |
測溫誤差 | 0.5 % 測量值(Tamb= 23 °C, ε = 1, t95 = 1s) |
重復精度 | 0.1 % 測量值(Tamb= 23 °C, ε = 1, t95 = 1s) |
NETD | 0.1 °C (TU= 23 °C, ε = 1, t95 = 1s) |
響應時間(t95) | 2 ms, 可調直到10 s |
發射率 | 0.050 ~ 1.000, 通過通信接口或紅外測溫儀上按鈕可以調節 |
存儲方式 | 最大值存儲，通過通信接口可以調節 |
輸出信號 | 0/4 ~ 20 mA, 可通過軟件調節, 溫度線性, 最大負荷 : 500Ω |
通信接口 | RS485、MODBUS、PROFIBUS-DP， 電隔離，半雙工, 最大115 kBd |
瞄準方式 | 綠色LED或紅外激光瞄準燈或透鏡瞄準 |
軟件 | Windows. 下軟件 PYROSOFT Spot |
可調參數 | 發射率, 響應時間 , 溫度單位 °C或 °F, 存儲方式, 子溫度范圍 , 可通過通信接口和軟件調節 |
|
用戶控制 | 發射率控制按鈕(調節步長0.001), 瞄準燈按鈕 , 顯示器 |
供電電源 | 24 V DC ± 25 % |
功耗 | 最大1.5 W |
操作溫度 | 0~70 °C |
存儲溫度 | –20~70 °C |
重量 | 約520 g |
尺寸 | 54 × 54 mm, 長度 170 mm |
外殼 | 緊湊型外殼，帶插頭連接器，顯示器，按鈕和光學鏡頭保護窗口 |
防護等級 | IP 65 (DIN 40 050) |
CE認證 | 符合EU規定 (EN 50 011) |
供貨范圍 | DS10N 或 DS10NV ,操作手冊, 檢測單 ,Windows下軟件PYROSOFT Spot (無連接電纜，請單獨訂貨 ) |
|
附件：機械、電氣、光學
12針連接電纜 | 長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30m |
通信接口 | RS485 ~ USB |
供電電源 | 24 V DC, 0.6 A |
安裝支架 | 不銹鋼，可調 |
球型安裝架 | 不銹鋼，可調 |
空氣吹掃器 | 不銹鋼, 空氣壓力 0.1 ~ 0.5 bar, 無油, 可選帶保護管 |
水冷板 | 附加裝置，可安裝在紅外測溫儀前面板，或可帶空氣吹掃器 |
水冷套 | 不銹鋼, 可耐高溫 250°C |
保護窗口 | 石英玻璃或藍寶石玻璃 |
德國DIAS紅外DS系列紅外測溫儀一覽表
集成式紅外測溫儀
1、方形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS10N(500~3750°C, 分段)
2、圓形、響應時間短(2ms)、電動調焦、就地顯示器、多種瞄準方式的單色紅外測溫儀DS55N(550~3000°C, 分段)
3、圓形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS56N(550~3000°C, 分段)
4、圓形、響應時間2ms、無就地顯示器、激光或視頻瞄準、單色紅外測溫儀DS54N(500~3000°C, 分段)
5、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DS44N(600~2500°C)
6、圓形、響應時間10ms、無就地顯示、LED或激光瞄準、二線制、單色紅外測溫儀DS40N(600~2500°C)
7、低價格、圓形、響應時間10ms、無就地顯示、激光瞄準、二線制、單色紅外測溫儀DS42N(600~2500°C)
8、小探頭、響應時間10ms、有就地顯示、無瞄準、四線制、單色紅外測溫儀DS4N(600~2500°C)
光纖紅外測溫儀
1、2ms響應時間、四線制、光纖單色紅外測溫儀DSF11N(600~3000°C，分段)
2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DSF40N(600~2500°C, 分段)
3、5ms響應時間、四線制、低價格、光纖單色紅外測溫儀DSF44N(600~2500°C, 分段)
4、玻璃窯爐用、二線制、光纖單色紅外測溫儀DSF30NG(600~1800°C)
5、玻璃窯爐用、四線制、光纖單色紅外測溫儀DSF34NG(600~1800°C)
便攜式紅外測溫儀
手持式、可視圖像瞄準的紅外測溫儀DS80NV(550~2500°C，分段)
紅外傳遞源
紅外測溫儀、紅外熱像儀標定用的傳遞源DS10Ncal(600~2500°C)
