主要特點
堅固耐用、耐高溫
玻璃行業用，溫度范圍可調
單模光纖電纜，固定光學系數
可快速安裝或釋放的吹掃器
四線制紅外測溫儀，RS485通信接口
測溫范圍：600-1800 °C
技術數據
型號 | DSF34NG |
測溫范圍 | 600°C~1800°C |
子測溫范圍 | 在測溫范圍內可調, 最小跨度51°C |
光譜范圍 | 0.8μm~1.1μm |
光學系數 | FOH-G , 光圈D = 11mm |
距離系數 | > 100: 1 |
測量誤差 | 0.3 %測量值 (TU = 23 °C, ε = 1, t95 = 1s) |
重復精度 | 0.1 %測量值 (TU = 23 °C, ε = 1, t95 = 1s) |
NETD | 0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s) |
響應時間 (t95) | < 10 ms, 可調直到10 s |
發射率 | 0.05~1.00, 可調 |
存儲方式 | 最大值存儲, 通過接口可調 |
輸出 | 4-20mA, 線性溫度, 最大負荷: 700 Ω@24 V |
通信接口 | 電隔離RS485, 半雙工, 電隔離 |
瞄準方式 | 無 |
軟件 | Windows.下軟件 PYROSOFT Spot |
可調參數 | 通過接口和軟件可調整：發射率、響應時間、溫度單位°C或°F、存儲值、子測溫范圍等 |
供電電源 | 24 V DC ± 25 % 24 V DC ± 25 % |
電耗 | 最大0.6 W 最大1.5 W |
運行溫度 | 0°C~70 °C (紅外測溫儀電子盒 ),可達250 °C (光纖電纜和光學探頭) |
存貯溫度 | –20°C~70 °C |
重量 | 約600g (無光纖電纜和光纖探頭 ) |
尺寸 | 約110mm x 70mm x 30mm |
外殼 | 鑄造外殼 |
防護等級 | IP 65 (DIN 40 050) |
CE認證 | 符合EU規則(EN 50 011) |
供貨范圍 | DSF34NG,操作手冊, 檢測單, Windows下軟件PYROSOFT Spot (連接電纜、光纖電纜、光纖探頭, 請單獨訂貨) |
|
玻璃窯爐一般采用這樣的安裝：
帶Inclonel瞄準管的30系列空氣吹掃器和安裝支架 帶空氣吹掃器的30_34系列安裝支架
安裝組合產品圖片

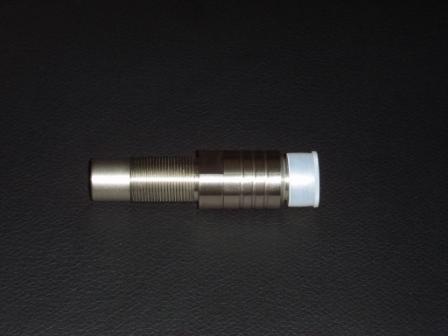

DSF30NG、DSF34NG光纖探頭
DSF30NG、DSF34NG數據線
DSF30NG、DSF34NG電子盒
DSF30NG、DSF34NG光纖電纜
DSF30NG、DSF34NG安裝支架和空氣吹掃器
