玻璃窯爐用光纖紅外測溫儀

型號

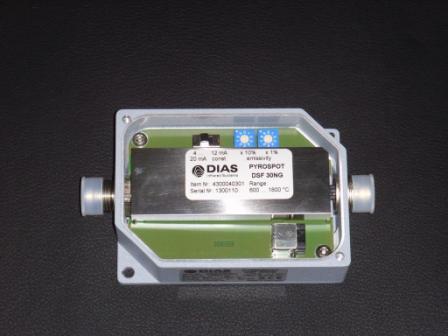

DSF30NG   二線制玻璃窯爐玻璃液紅外測溫儀

測溫范圍

600°C~1800°C

子測溫范圍

在測溫范圍內可調, 最小跨度51°C

光譜范圍

0.8μm~1.1μm

光學系數

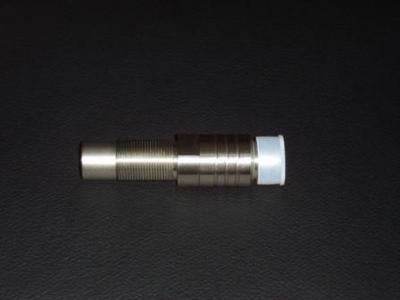

FOH-G , 光圈D = 11mm

距離系數

> 100: 1

測量誤差

0.3 %測量值 (TU = 23 °C, ε = 1, t95 = 1s)

重復精度

0.1 %測量值 (TU = 23 °C, ε = 1, t95 = 1s)

NETD

0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s)

響應時間 (t⁹⁵)

< 10 ms, 可調直到10 s

發射率

0.05~1.00, 可調

存儲方式

最大值存儲, 通過接口可調

輸出

4-20mA, 線性溫度, 最大負荷: 700 Ω@24 V

通信接口

電隔離USB接口

瞄準方式

無

軟件

Windows.下軟件 PYROSOFT Spot

可調參數

通過接口和軟件可調整：發射率、響應時間、溫度單位°C或°F、存儲值、子測溫范圍等

供電電源

24 V DC ± 25 % 24 V DC ± 25 %

電耗

最大0.6 W 最大1.5 W

運行溫度

0°C~70 °C (紅外測溫儀電子盒 ),可達250 °C (光纖電纜和光學探頭)

存貯溫度

–20°C~70 °C

重量

約600g (無光纖電纜和光纖探頭 )

尺寸

約110mm x 70mm x 30mm

外殼

鑄造外殼

防護等級

IP 65 (DIN 40 050)

CE認證

符合EU規則(EN 50 011)

供貨范圍

DSF30NG,操作手冊, 檢測單, Windows下軟件PYROSOFT Spot

(連接電纜、光纖電纜、光纖探頭, 請單獨訂貨)

連接電纜3針

長度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 30NG用)

連接電纜12針

長度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 34NG用)

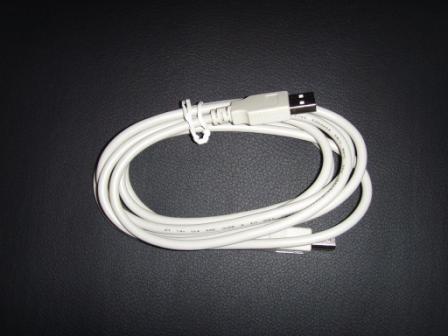

USB-連接電纜

長度1.8 m (DSF 30NG用)

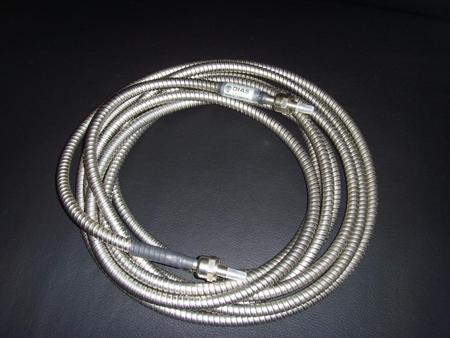

光纖電纜

長度5 m, 6 m, 7.5 m, 10 m, 15 m, 20 m或 30 m,特殊不銹鋼襯

供電電源

24 V DC / 1 A

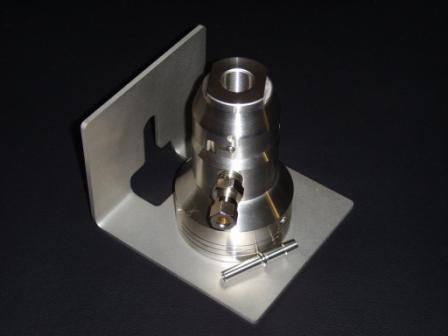

FOH-G用空氣吹掃器

無瞄準管，包含安裝支架

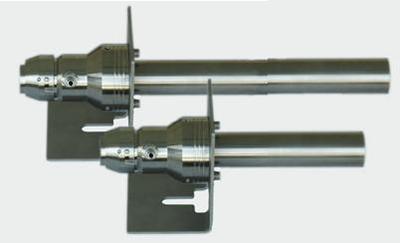

FOH-G用空氣吹掃器

帶Inconel合金瞄準管 , 140mm長, 包含安裝支架

FOH-G用空氣吹掃器

帶Inconel合金瞄準管 , 600mm,包含安裝支架

FOH-G用空氣吹掃器

帶陶瓷瞄準管 , 300mm,開口, 包含安裝支架

FOH-G用空氣吹掃器

帶陶瓷瞄準管 , 600mm,開口, 包含安裝支架

其它附件按要求定制

測量距離a (mm)

0

500

1000

2000

3000

4000

5000

光斑尺寸M (mm)

DSF 30NG (600~1800 °C)

11

10.7

10.5

10

20

31

42

DSF 34NG (600~1800 °C)

11

10.7

10.5

10

20

31

42
