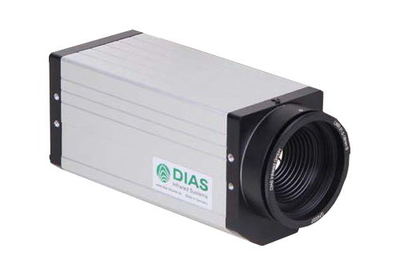

超高速短波中低溫紅外掃描熱成像儀
PYROLINE HS320N compact+
掃描速度：2000Hz
超高速短波中低溫掃描成像儀：450-1200℃
特征
1) 精密非接觸測溫，超寬測溫范圍: 450~1200 °C
2) 銦鎵砷紅外陣列探測器，像素 320× 1
3) 多種鏡頭56°,34°,24°,12°，電動調焦
4) 光譜范圍 1.4 μm ~ 1.6 μm
5) 千兆以太網通信接口 (1 GBit/s)
6) 測量頻率 2000行/秒 (2000Hz)
7) 較大的動態范圍，16 位模擬數字轉換
8) 緊湊型外殼compact+(IP54)
9) 可集成到現有用戶系統解決方案之中，可以進行硬件和軟件調整
技術數據
型號 | PYROLINE HS320N / 2000Hz compact+ |
光譜范圍1 | 1.4 μm ~ 1.6 μm |
測溫范圍1 | 450~1200°C |
NETD2,3 | < 1 K (450 °C, 2000Hz) 5 |
視場角 | 56°,34°,24°,12°, 電動調焦 |
探測器 | 銦鎵砷紅外陣列探測器 (320 × 1 像素 ) |
測量誤差3 | 2%測量值( °C) (<1100°C) |
最大頻率 | 2000Hz |
響應時間 | 0.5ms , 可選 : 2 / 測量頻率 |
通信接口 | 千兆以太網 ( 實時 , 2000Hz), 電隔離數字輸入(觸發)和數字輸出(報警) |
接線端子 | 圓形插頭 HR10A (12 芯 , 供電 , 數字輸入和數字輸出) , 圓形插頭 M12A ( 以太網 ) |
供電電源 | 12~36 V DC, 一般 10 VA |
重量 | 約 1.6 kg |
外殼 | 鋁制緊湊型外殼 ,IP54, 65 mm (L) × 160 mm (W) × 79 mm (H), ( 無接頭和鏡頭時尺寸 ) 可選帶云臺的全天候外殼 |
|
操作溫度 | –10~50 °C |
存儲條件 | –20 ~ 70 °C, 最大相對濕度 95% |
軟件 | Windows ? 下控制和成像軟件 PYROSOFT, 可按用戶要求進行適當修正 |
供貨范圍 | PYROLINE HS320N compact+, 標定證書 , 操作手冊 , PYROSOFT Compact 軟件 |
備注 : 1 其它溫度范圍按要求提供 2 噪聲等溫差。 3 技術指標經過黑體爐標定，標定環境溫度 25 °C。 |
德國DIAS紅外公司12款短波紅外掃描熱像儀：
1、短波紅外掃描熱像儀PYROLINE 512N compact+, IP54, 256Hz , 測溫范圍600~1500°C, 1400~3000°C
2、短波紅外掃描熱像儀PYROLINE 512N protection , IP65, 256Hz , 測溫范圍600~1500°C, 1400~3000°C
3、超高速短波紅外掃描熱像儀PYROLINE HS512N compact+, IP54, 256Hz , 測溫范圍650~1500°C, 1400~3000°C
4、超高速短波紅外掃描熱像儀PYROLINE HS512N protection , IP65, 256Hz , 測溫范圍650~1500°C, 1400~3000°C
5、短波紅外掃描熱像儀PYROLINE 128N及PYROLINE 256N compact，IP54 , 測溫范圍600~1300°C
7、短波紅外掃描熱像儀PYROLINE HS640N compact+, IP54, 2000Hz , 測溫范圍750~1500°C, 1400~3000°C
8、短波紅外掃描熱像儀PYROLINE HS640N protection , IP65, 2000Hz , 測溫范圍750~1500°C, 1400~3000°C
9、短波紅外掃描熱像儀PYROLINE 320N compact+, IP54, 256Hz , 測溫范圍450~1200°C
10、短波紅外掃描熱像儀PYROLINE 320N protection , IP65, 256Hz , 測溫范圍450~1200°C
11、超高速短波紅外掃描熱像儀PYROLINE HS320N compact+, IP54, 2000Hz , 測溫范圍450~1200°C
12、超高短波紅外掃描熱像儀PYROLINE HS320N protection , IP65, 2000Hz , 測溫范圍450~1200°C
