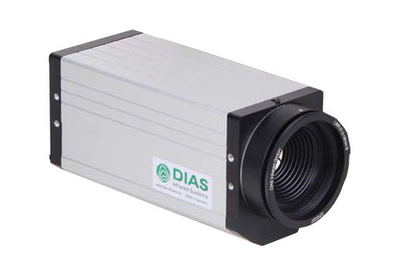

高溫紅外掃描熱像儀

型號

PYROLINE   512N / 256Hz compact+

光譜范圍¹

0.8 μm ~ 1.1 μm

測溫范圍¹

600~1500°C , 可選1400~3000 °C ( 均為一個連續的測溫范圍 )

NETD^2,3

< 1 K (600 °C, 256Hz) 5

視場角⁴

44°×0.1°, 可選62°×0.1°,31°×0.1°,24°×0.1°,16°×0.1°,11°×0.1°(鏡頭帶電動調焦 )

探測器

高動態 Si-CMOS   紅外陣列 (512 × 1   像素 )

測量誤差³

1 % 測量值( °C) ( 目標溫度 <1200°C) 6

最大頻率

256 Hz

響應時間

內部 3.9 ms ,   可選 : 2 /   測量頻率

通信接口

千兆以太網 ( 實時 , 256Hz),   電隔離數字輸入(觸發)和數字輸出(報警)

接線端子

圓形插頭 HR10A (12 芯 ,   供電 ,   數字輸入和數字輸出) ,   圓形插頭 M12A ( 以太網 )

供電電源

12~36 V DC,   一般 10 VA

重量

約 1.6 kg

外殼

鋁制緊湊型外殼 ,IP54,   65 mm (L) × 160 mm (W) × 79 mm (H), ( 無接頭和鏡頭時尺寸 )

可選帶云臺的全天候外殼

操作溫度

–10~50 °C

存儲條件

–20 ~ 70 °C,   最大相對濕度 95%

軟件

Windows ? 下控制和成像軟件 PYROSOFT,   可按用戶要求進行適當修正

供貨范圍

PYROLINE 512N compact+,   標定證書 ,   操作手冊 , PYROSOFT Compact 軟件

備注 : 1   其它溫度范圍按要求提供 2 噪聲等溫差。 3 技術指標經過黑體爐標定，標定環境溫度 25 °C。

          4   鏡頭帶電動調焦。5   < 6 K (2000 °C, 256Hz)。   6   2 % 測量值 °C ( 目標溫度 > 1400 °C)
