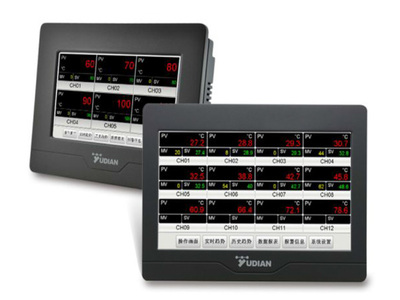

AI-2070S/C/2010C分體式無紙記錄儀 ，采用RS485總線，AI系列儀表作為輸入模塊，配置靈活自由擴充。
技術規格 |
輸入輸出 | S型：RS485總線COM1，36臺調節、顯示儀表的數據記錄 |
C型：RS485總線COM1，32臺調節、顯示儀表的數據記錄，AI-808H溫壓補償流量表4臺，1臺601電量儀表，AI-3013D5模塊1個（8個開關量輸出控制電機起停），連接AI-3011D5模塊1個（8個開關輸入顯示電機運行狀態） |
RS232接口 COM2，隨機打印功能或計算機軟件實時數據監控。 |
數據刷新時間 | 50ms |
數據存儲介質 | 內存90M,標配外插2G閃存U盤， |
數據手動導出及處理 | 從90M內存導出到2G閃存。 |
數據實時導出到2G閃存U盤，隨時插拔。 |
供電 | 24VDC,開關電源標配。 |
數據存儲功能 | S型、C型：歷史數據報表、報警記錄查詢、打印功能 |
其他功能 | C型：定制工藝【流程圖】控制電機啟停、【流量儀表】、【電量儀表】設置。 |
顯示尺寸 | 7寸(AI-2070S/C),10.4寸(AI-2010C) |
有效顯示尺寸 | 152W x91 H mm |
外形尺寸 | AI-2070S/C外形尺寸：226.5W x 263H x 36.4D mm |
AI-2010C外形尺寸：315W×239H×56D |
開孔尺寸 | AI-2070S/C開孔尺寸為:215+0.5W×H:152+0.5mm |
AI-2010C開孔尺寸為:303W×226Hmm |
應用范圍 | AI3070C型觸摸屏數字無紙記錄儀廣泛應用在化工、冶金、石油、制藥、食品、電爐、恒溫恒濕箱、機械設備配套、試驗室移動控制屏、小型DCS控制系統等諸多行業中作為終端顯示器來使用 |
