鐵礦漿多參數在線測量系統

產品介紹

鐵礦漿多參數在線測量系統簡介

我國鐵礦資源貧乏，且多為貧礦，為獲得高質量的冶煉礦砂，大都采用多段磨選工藝。由于缺乏在線測量設備，對于各選段所選礦砂的各項技術參數無從及時掌握，生產過程存在較大的盲目性。我公司從2005年起傾力研制“管道輸運段鐵礦漿多參數在線測量系統”歷時6年、終獲成功，已應用于磁鐵礦選礦生產中，所測各項參數穩定、準確，獲得用戶好評和感謝。

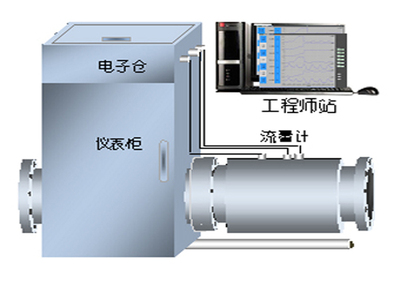

FWIPMMS-A1型鐵礦漿多參數在線測量系統由室外機（含：儀表柜、電子倉、流量計）和室內機（工程師站）組成。其中室外機與礦漿輸運管道法蘭連接，室內機通過信號電纜與室外機相連，兩者最大距離為1.2km。

FWIPMMS-A1型鐵礦漿多參數在線測量系統的功能

一、可同步、實時測量多項礦漿參數：
所測礦漿參數包括：（1）礦漿濃度；（2）礦漿密度；（3）礦粉密度；（4）礦粉鐵品位；（5）礦漿鐵含量；（6）礦漿流量；（7）礦粉流量；（8）礦漿流速。

二、所測參數均以數值及趨勢標繪（圖形）表達：
數據終端 - 用戶界面

三、通過遠程方式在數據終端的工程師界面對系統參數進行調整、重新設定：

四、所測參數實時記錄，歷史數據可以數值或圖形方式調用；

五、數據分析功能，可方便、直觀的確定某條標繪曲線對應的時刻、數值、時長、幅度：

系統技術特點

（1） 重要礦漿參數（除“礦粉粒度”外）同步、連續測量；

（2） 數據上傳默認時間間隔為2s，100ms – 10min可調；

（3） 可實現實時、平均、積分數據上傳；

（4） 可按用戶需要，設置多重報警點，實現聲光報警；

（5） 數據查詢、分析功能有助于狀態和事故分析，有助于改進工藝、提升管理水平；

系統技術指標

測量范圍

見系統功能介紹

測量精度

±0.5% F.S

重復精度

±0.1%

測量介質

鐵礦漿

介質最高溫度

≤96℃

管道口徑

DN12～600

襯里材料

UHMWPE（300萬分子單位）

外管材料

1Cr18Ni09Ti

環境溫度

-40℃ ～   65℃

工作壓力

0.1MPa ～ 4.0MPa

輸出信號

4 ～ 20mA，RS485

防護等級

IP54

連接法蘭

GB9115

供電

220VAC

功耗

5W

通訊

RS485

安裝形式

一體式

應    用

磁鐵礦選礦廠輸運段礦漿各種參數測量。
