感應加熱紅外熱像閉環控制系統
已經在德國很多汽車感應加熱生產中獲得了廣泛應用，包含如下幾個主要部分：
1、根據應用，選擇不同的德國DIAS中波、短波紅外熱像儀PYROVIEW
2、軟件PYROSOFT Automation，進行輸出、產品分配和切換
3、WAGO PLC傳輸4-20mA溫度信號，控制感應加熱功率
這套系統可針對不同的需要材料的材料和溫度，選用不同的德國DIAS紅外熱像儀，可選擇德國DIAS中波紅外熱像儀，也可以選擇德國DIAS短波紅外熱像儀。
系統軟件PYROSOFT Automation中設置了多種感應加熱產品模板，在有新產品時可以隨時設置模板調用。
這套系統通過紅外熱像儀將探測到的材料溫度和熱圖像傳輸?shù)接?jì)算機中，在軟件中設置需要知道的被測區域ROI，輸出其溫度值4~20mA到PLC中，通過PLC來自動控制感應加熱的功率，從而達到整個感應加熱的全閉環控制。

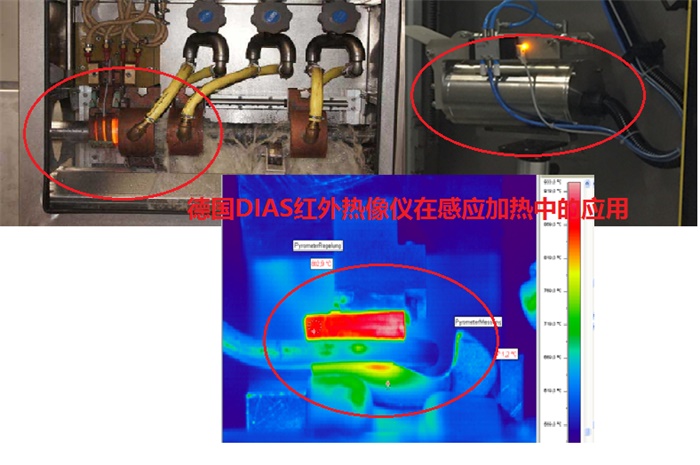

1、小目標感應加熱紅外熱像系統，目標直徑：5mm~50mm

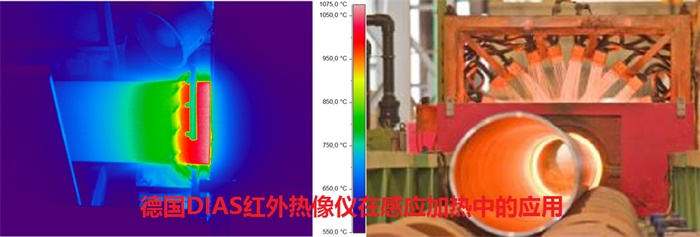

2、管道感應加熱紅外熱像系統，尺寸直徑為500mm~1000mm
