低價爐膛內部測溫和成像的解決方案

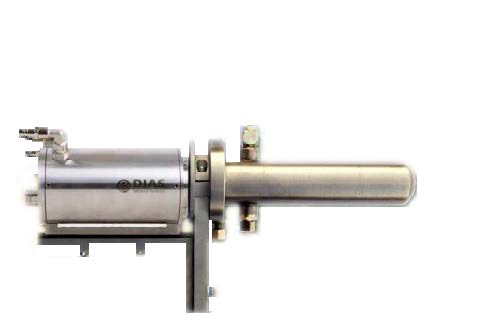

燃燒室紅外測溫成像系統PYROINC 768N
燃燒室紅外熱像監控系統PI768N
本款為帶管道鏡頭(內窺鏡)的高溫紅外熱成像儀解決方案，基于德國DIAS公司最著名的高溫紅外熱成像儀PYROVIEW 640N，目前已經改為PYROVIEW768N或PYROVIEW512N
技術數據
型號 | PYROINC768N |
光譜范圍 | 0.8~1.1μm |
測溫范圍 | 600~1500°C 或 800~1800°C |
傳感器 | 二維Si-CMOS紅外陣列 |
像素 | 768*576(442368像素) |
光學鏡頭 | 視場角74°x59°, 測量距離>1m，空間分辨率1.7mrad |
調焦方式 | 電動調焦 |
誤差 | 2%測溫值 |
NETD | 1°C |
幀頻 | 50Hz |
通信接口 | 千兆以太網 |
重量 | 約15kg |
供電電壓 | 12~36VDC, 功耗7~10VA |
外殼 | 不銹鋼外殼, 長1040mm, 氣冷Φ114mm,水冷Φ104mm |
操作溫度 | -10~55°C |
存儲溫度 | -20~70°C，相對濕度95% |

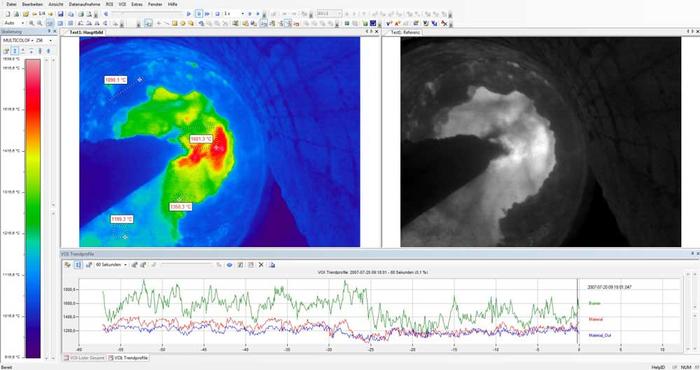

軟件 | PYROSOFT，可定制特殊軟件 |
它包含如下幾個部分：

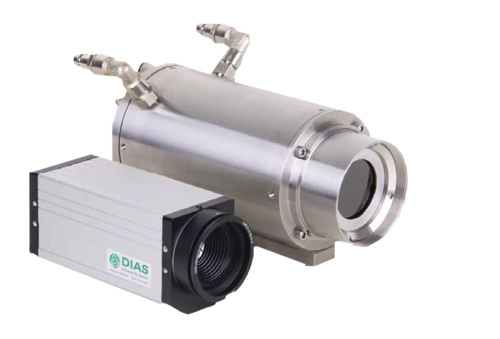

1、PYROVIEW 768N Compact+ 紅外熱成像儀
2、內窺鏡：管道鏡或內窺鏡，74°×59°, 空間分辨率:1.7mrad；帶全天候外殼或冷卻套IP65
3、（斷水、斷氣）自動伸縮單元（自動退出機構）：機構伸縮管道由硅鉻鉬耐蝕耐熱合金鋼構成
4、窯爐自動打開/關閉設備: 由硅鉻鉬耐蝕耐熱合金鋼構成
通過電控柜和紅外熱成像儀的控制，自動控制打開或關閉爐門。
5、控制和供電柜（含水流量監控、氣流量監控、熱像儀監控及軟件、供電、控制線路等）
整體系統

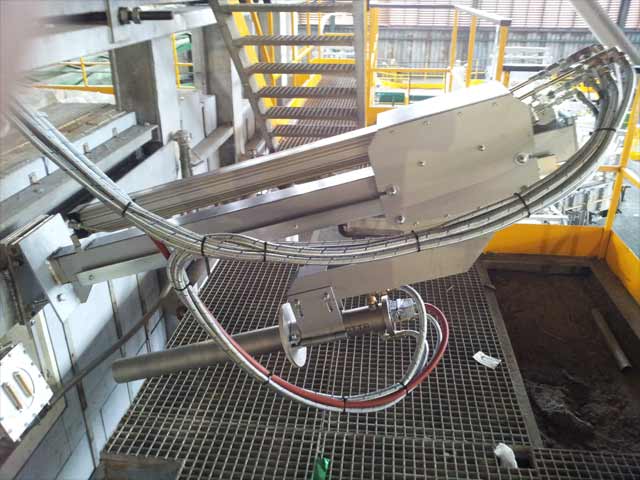

安裝在爐膛或燃燒室的PYROINC768N

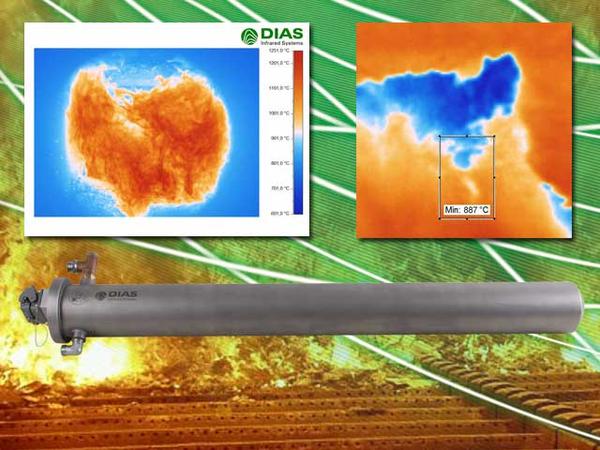

燃燒室PYROINC768N系統熱圖像

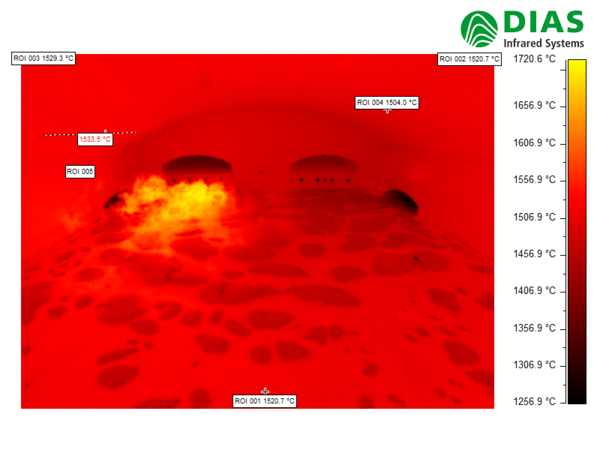

玻璃窯爐PYROINC768N系統熱圖像
