智能制造：燃燒室紅外熱像監控系統PYROINC320F
這個和PYROINC768N紅外熱像監控系統是不同的，在于：
1、PYROINC320F，可以穿透火焰測溫成像，也就是測量火焰后面的物體的溫度和成像；
2、像素為320x240，比PYROINC768N的像素要低。
技術數據
型號 | PYROINC320F |
光譜范圍 | ~3.9μm |
測溫范圍 | 600~1250°C |
傳感器 | 非制冷微型熱輻射計 |
像素 | 320x240 |
光學鏡頭 | 28°x21° | 43°x33° | 67°x52° | 60°傾斜，75°x54° |
測量距離 | >1m | >1m | >1m | >1m |
光學分辨率 | 1.5mrad | 2.3mrad | 3.7mrad | 4.1mrad |
調焦方式 | 電動調焦 | 電動調焦 | 電動調焦 | 電動調焦 |
誤差 | 2%測溫值 |
NETD | < 1K (1000 °C, 50 Hz) |
幀頻 | 50Hz |
響應時間 | 40ms |
通信接口 | 千兆以太網 |
接口 | HAN模塊化接頭 (操作電壓，數字輸入和數字輸出，以太網) |
重量 | 約10kg |
供電電壓 | 12~36VDC, 功耗7~10VA |
外殼 | 不銹鋼外殼, 長1040mm, 氣冷Φ114mm,水冷Φ104mm |
操作溫度 | -10~55°C(內部儀器溫度) |
存儲溫度 | -20~70°C，相對濕度95% |
軟件 | PYROSOFT，可定制特殊軟件 |
安裝附件
但PYROINC320F的附件和PYROINC768N的安裝附件是一致的，請參見：PYROINC768N紅外熱像監控系統。

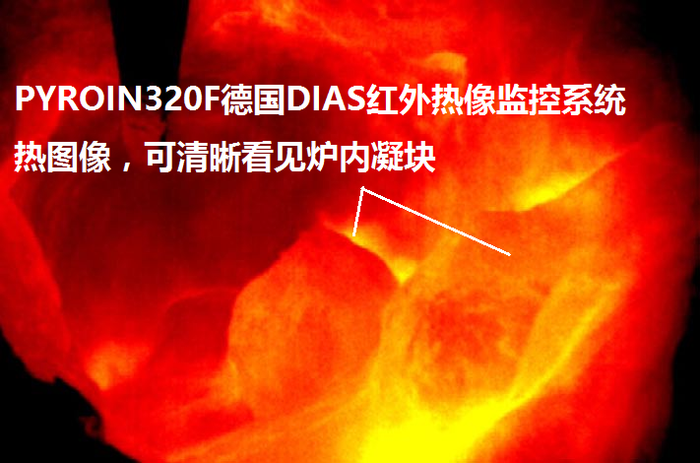

看不到火焰的紅外熱圖像：
鋅回收Zinc cycling回轉窯PYROINC320F紅外熱像監控系統，可以清晰看到窯內的凝塊
