高像素 IP65 中波紅外熱成像儀，3~5微米
主要特征
? 非接觸測溫,測溫范圍100 ~ 2500°C
? 光譜范圍3~5微米
? 測量頻率50 Hz
? 不銹鋼外殼 IP65，含水冷、空氣吹掃、紅外窗口
? 640 × 480像素非制冷微型熱輻射計
? 電動調焦或手動調焦
? 千兆以太網數據采集
? 可選獨立無計算機工作模式
? 報警和閾值監視
? 觸發測量
? 較大的動態范圍、16位A/D轉換
? 用戶可定制系統解決方案，帶修正的軟件和硬件
技術數據
型號 | PYROVIEW 640M Protection |
測溫范圍 | 范圍1:100-300℃ |
范圍2:200-500℃ |
可選測溫范圍 |
范圍1: 600~1500℃ |
范圍2: 1000-2500℃ |
可選測溫范圍 |
范圍: 300~800 ℃ |
可選測溫范圍 |
范圍1:100~500 ℃ |
范圍2:300~950 ℃ |
波長 | 3~5μm |
像素 | 640 x 480 |
探測器 | 非制冷紅外熱輻射計陣列 |
視場角 | 25°×19°, 測量距離>30 cm |
75°×60°, 測量距離>20 cm |
59°×46°, 測量距離>20 cm |
43°×33°, 測量距離>30 cm |
12°× 9°, 測量距離>0.2 m |
調焦方式 | 手動調焦 或 電動調焦 |
測量誤差 | 2 K (測量溫度< 100°C) 或 2% 測量值(°C) |
NETD | < 0.5 K (200 °C, 50 Hz) |
測量頻率 | 50Hz |
響應時間 | 40ms |
通信接口 | 千兆以太網(實時, 最大50Hz) |
數字輸入 | 2路電隔離輸入（觸發） |
數字輸出 | 2路電隔離輸出（報警） |
接頭 | 圓形插頭HR10A (12針, 操作電壓, 數字輸入和輸出), 圓形插座M12A (以太網) |
供電電源 | 12V~36VDC，一般7VA |
重量 | 約4.2 kg |
外殼 | 工業型保護外殼IP65, 不銹鋼, 帶水冷套和空氣吹掃器 |
尺寸 | 直徑110 mm,長度280 mm |
存貯溫度 | IP54外殼: –10~50°C ; IP65外殼: –25~150°C |
運行溫度 | –20~70°C, 最大相對濕度95% |
軟件 | Windows ?下控制和成像軟件PYROSOFT, 軟件也可以按照要求定制 |

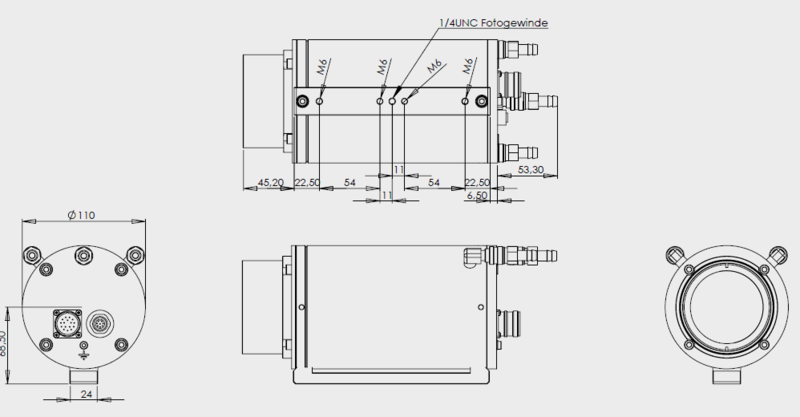

PYROVIEW 640M protection尺寸圖
